アルミ梯子(一連)(梯子取付金具使用可能)



●アルフロジョイント構造で、ねじれやたわみに強く、耐久性に優れています。
●過酷な条件下で優れた総合性能を発揮します。
●梯子取付金具(LHS・LH・LHA)適応梯子です。






滑り止めユニット部とアルフロジョイント構造

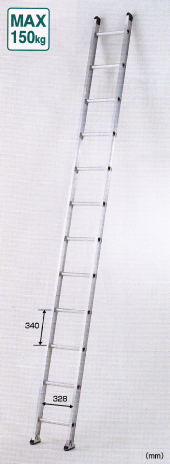

写真はピカコーポレーション製(1ALF)です。

形式
全長m
質量
(kg)
最大使用質量
(kg)
1ALF-31
3.07
7.2
150
1ALF-41
4.09
9.0
150
1ALF-51
5.11
11.1
150
1ALF-61
6.13
13.3
150
リース品には他のメーカの商品も有ります。)

株式会社ピカコーポレーションホームページ



アルミ梯子(二連)(梯子取付金具使用不可)

スタンダードタイプの2連梯子で、上下の滑車により伸縮操作が軽く行えます。






滑り止めユニット部とプレスジョイント構造

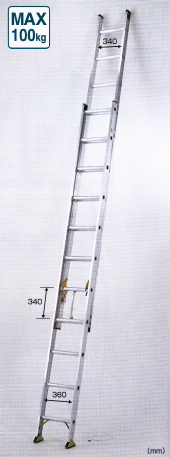

写真はピカコーポレーション製(CSM)です。

形式
全長
(m
縮長
(m)
質量
(kg)
最大使用質量
(kg)
2CSM-60
5.95
3.57
12.8
100kg
2CSM-80
7.99
4.59
18.1
100kg
SX-103D
(アルインコ叶サ)
10.19
6.05
26.3
130kg
WD-100
(アルインコ叶サ)
9.99
5.70
26.8 100kg
 JX-100D
(アルインコ叶サ)
 10.02
 5.73 24.0 100kg
リース品には他のメーカの商品も有ります。)

アルインコ株式会社ホームページ



アルミ梯子取付金具(イージークライマー)

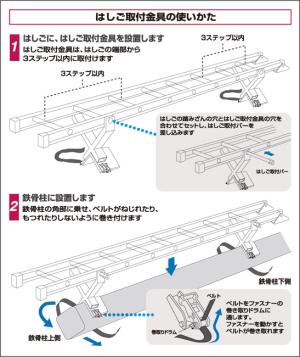

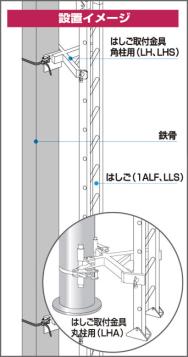

●梯子取付金具(イージークライマー)は建築現場の鉄骨組み立て作業時に、仮設の昇降用通路となる梯子を鉄骨柱に取り付ける装置です。

●梯子の両端から3ステップ以内の上下に取り付けて、鉄骨柱にべるとで締め付け固定します。

●鉄骨柱がコラム以外の時は各角でベルトが切れない様に養生して下さい。
LHー36
LHS−36
LHA−36
一辺が300mmから650mmのコラム型・H型・I型鉄骨柱に使用出来ます。
1台  4.8kg
一辺が150mmから300mmのコラム柱に使用出来ます。
1台  4.1kg
H型・I型鉄骨柱には
使用出来ません。
柱の直径が300mmから1020mmの丸柱に使用出来ます
1台 5.6kg

アルミ梯子取付金具( LH−36) 寸法詳細図
アルミ梯子取付金具(LHS−36) 寸法詳細図
アルミ梯子取付金具(LHA−36) 寸法詳細図





アルミ梯子接続金具

一連梯子を連結使用する為の金具です。

(使用方法)
梯子取付金具の両サイドに接続金具を2個セットした後、使用する長さに合わせて重ね合わせた梯子を取付金具の穴の部分にあわせ、梯子取付バーを1本づつ(計2本)差し込み、抜け止めをする。



●どうしても1連梯子を並べて使用出来ない場合に限り、接続金具をご利用下さい。

●連結金具を取り付けたイージークライマーは梯子の端部から3ステップ以内で、取り付けてください。

●取付は1つのクライマーに接続金具を左右1セット取付た後、2本の取付バーを利用して、抜け止め処理をを行った上でご使用下さい。

アルミ梯子接続金具を利用した場合の連結梯子の取付状態及び長さの詳細はこちら




エコロック

(一連梯子への取付状態)
(クランプの角度を変えることによってがっちりと押さえ込むことが出来ます。
(二連梯子への取付状態)
スライドさせて伸びた上部の一連部分に
取付可能です。

(取付部の拡大写真)
エコロックの取付部分の拡大写真です。

今までの番線による固定ではアルミ梯子を傷めてしまい、使った後の番線はゴミになっていましたが、それらを解消し、兼用クランプの利用であらゆる場所へ設置可能です。

注意)2連梯子に取り付けて使用する場合、上はしごと下はしごがずれないようはしごの重なり部分を固縛して下さい。


縄梯子

長さ10cmの突子付きで、壁面との間隔がとれて足掛かりが良好です。
リース品は、5m・10m・15m(5m+10m)になります。

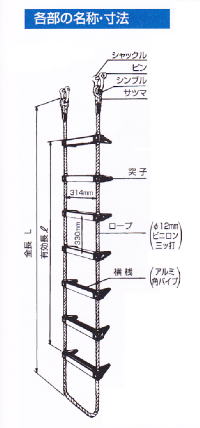

製品の仕様及び各部材強度
  全長(L) 有効長(I) 踏桟間隔 横幅
 BN-5 4.3m 3.9m  33.0
cm
31.4
cm
 BN-10 9.4m 9.0m
 BN15
(BN5+BN10)
13.7m 13.3m

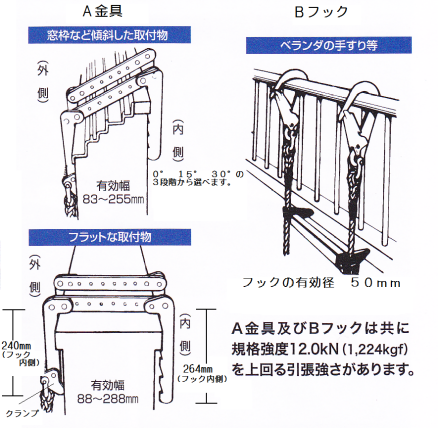

 部材  材質  製品の規格強度  製品の試験値
 A金具  スチール  12.0KN以上  13.0KN以上
 Bフック  スチール  12.0KN以上 14.0KN以上
 縦棒  直径12mm
ビニロンロープ
 10.4KN以上 15.0KN以上
 横桟  アルミ  2.0KN以上 2.5KN以上
 突子  プラスチック  0.3KN以上 1.0KN以上

注1) 縄梯子はロープが傷むと使用出来なくなりますので、
     鋼材等の鋭い角に当たらないようにするなど、取扱いには十分気をつけて下さい。


注2) 使用に際しては、墜落防止器具を利用するなど何らかの
     墜落防止措置を講じてください。
