NSトビック

●材質はジュラルミン製で非常に軽量です。
●一人で移動・取付・取り外しが短時間で行えます。
●重機がなくても転用可能です。
●各部材共、強固に設計され、安全加重200kgに対して安全率は5倍です


詳細図を御覧になりたい方はこちらをクリックして下さい


  本体寸法
形式
寸法(奥行き×横幅×高さ)単位mm
重量
(A2金具取付)
T型
  615 ×  763 × 1260
13kg
U型
  615 × 1063 × 1260
15kg
V型
  615 ×  763 × 1430
17kg
W型
  615 × 1063 × 1430
19kg
X型
  615 × 1463 × 1430
21kg


 使用条件

形式
本締の最適用梁成(h)
スプライスプレート最大適用寸法
1台のみで使用
2台向い合せで使用
1型
250〜760mm
650mm以下
600mm以下
2型
250〜760mm
950mm以下
900mm以下
3型
250〜930mm
650mm以下
600mm以下
4型
250〜930mm
950mm以下
900mm以下
5型
250〜930mm
1350mm以下
1300mm以下

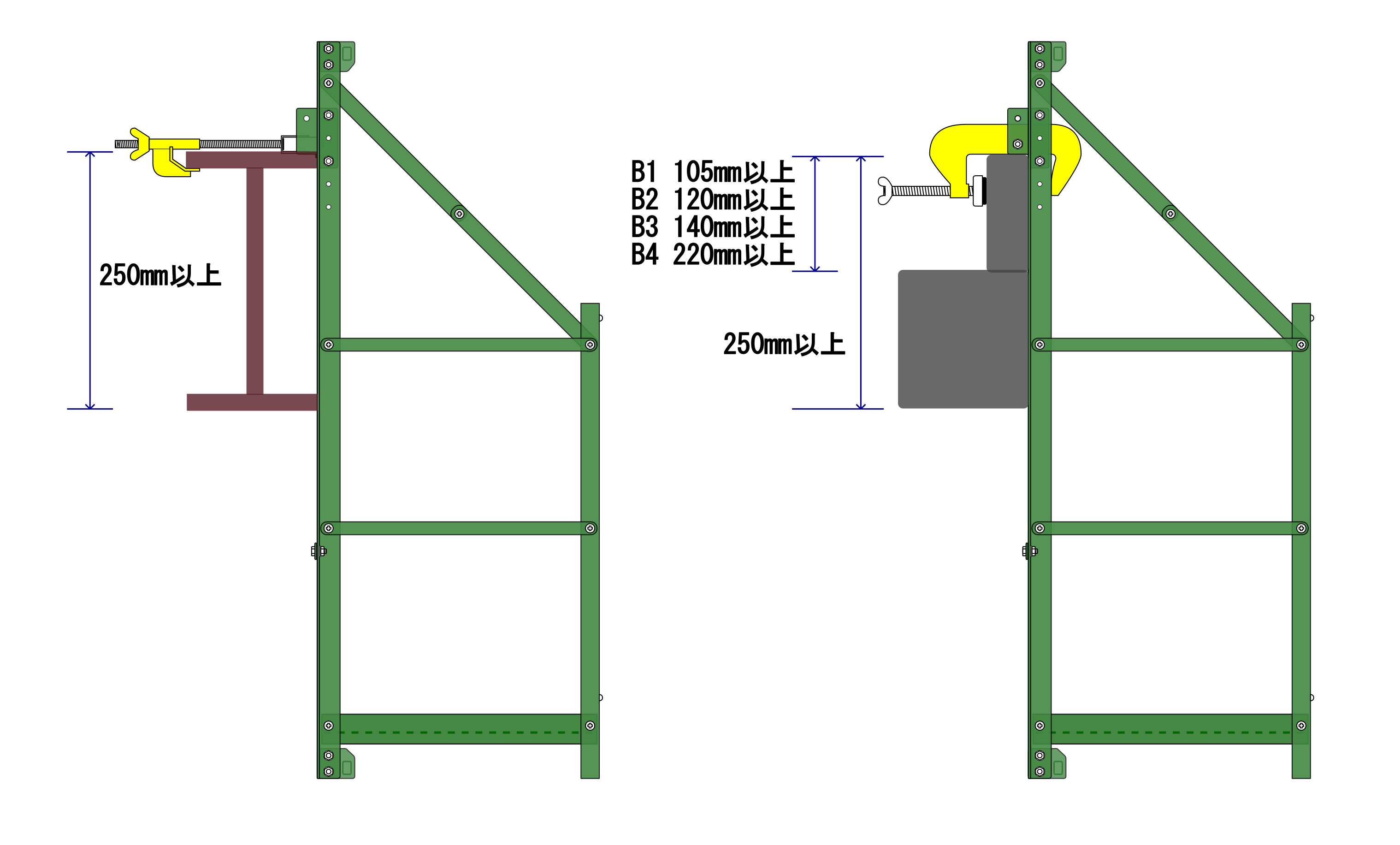

適用梁成は梁下端からトビックの作業床までを500mmとした場合の寸法です。


延長金具(オプション品)


 延長金具(Tv500)
  取付金具を365mm〜565mmまで上部に延長する事が出来ます。
      (当社で取り扱っている延長金具はTV500のみです)
      (1型〜5型まで対応。取り付けた状態で出荷いたします


詳細図を御覧になりたい方はこちらをクリックして下さい

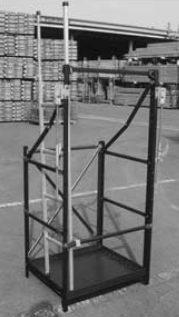

延長金具用昇降タラップ(オプション品)

作業時はサイドに回転させ作業面を塞ぎません。
    (3型〜5型まで対応。取り付けた状態で出荷いたします)



画像を御覧になりたい方はこちらをクリックして下さい。




他のトビック関連商品は以下の日綜産業様のホームページをご覧ください。
